一、产品概述
CDW型船用对外消防系统作为救助船、消防船、油田守护船对外消防必备的消防设备,它通过消防水泵产生大流量、高压力的消防水供应给船用消防水炮射出,以达到对外的有效消防。广泛应用于内河、沿海港作拖轮、专职消防船,以及海上平台供应,是一种用于对外扑救船舶火灾的专业消防灭火系统。

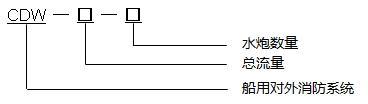

二、型号说明
例:

5

三、系统图

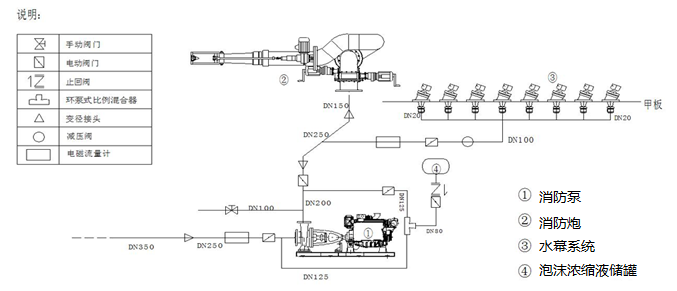

CDW型船用对外消防系统可根据客户要求对泵组、电动炮、泡沫液比例混合器、水幕喷头等进行不同的组合,并针对所选设备设计最佳控制系统方案。

2

四、主要技术性能参数
1) 消防系统性能参数:

系统型号

配套泵组型号

配套水炮型号

CDW600-1

250CWY-130

SS150EL

CDW600-2

250CWY-130

SS100EL

CDW1200-1

350CWY-130

SS200EL

CDW1200-2

350CWY-130

SS150EL

CDW1800-3

400CWY-150

SS150EL

CDW2400-2

500CWY-150

SS200EL

CDW4200-2

600CWY-170

SS250EL

2) 消防泵性能参数:

消防泵型号

流量m3/h

扬程m

转速r/min

柴油机功率kW

150CWY-120

300

120

2100

160

250CWY-130

600

130

2100

368

350CWY-130

1200

130

1800

600

400CWY-150

1800

150

1500

1000

500CWY-150

2400

150

1500

1450

600CWY-170

4200

170

1500

2600

3) 消防炮性能参数:

型号

最大有效流量
L/min

最大工作压力
Bar

转动范围

重量
kg

射程
m

水平

垂直

SS65EL

2400

16

340°

+90°~ -75°

60

100

SS80EL

4000

16

340°

+85°~ -75°

75

100

SS100EL

6000

16

340°

+85°~ -75°

75

100

SS150EL

18000

16

340°

+75°~ -45°

225

100

SS200EL

26000

16

340°

+75°~ -45°

750

100

SS250EL

32000

16

340°

+75°~ -45°

550

100

SS300EL

60000

16

340°

+75°~ -45°

800

100

4) 泡沫液比例混合器

a.压力平衡式比例混合器规格参数

型号

流量L/min

压力损失bar

混合比

SS20/50-PP

120-850

0.13-0.94

1-6%(可调)

SS20/80-PP

300-2200

0.13-0.97

1-6%(可调)

SS50/100-PP

800-5000

0.14-0.9

1-6%(可调)

SS50/150-PP

1400-9900

0.13-0.93

1-6%(可调)

SS80/200-PP

2800-21300

0.12-0.89

1-6%(可调)

SS80/250-PP

5000-33400

0.14-0.90

1-6%(可调)

SS80/300-PP

6400-42100

0.14-0.93

1-6%(可调)

设计压力16bar
泡沫液进口压力大于进水压力至少1bar

b.环泵式比例混合器规格参数

型号

进口法兰

流量L/min

压力损失bar

混合比

PH24

DN50

24

0.0011×L/min

1-6%(可调)

PH32

DN50

32

0.0011×L/min

1-6%(可调)

PH40

DN80

40

0.00044×L/min

1-6%(可调)

PH48

DN80

48

0.00044×L/min

1-6%(可调)

PH64

DN80

64

0.00044×L/min

1-6%(可调)

PH80

DN100

80

0.00018×L/min

1-6%(可调)

PH100

DN100

100

0.00018×L/min

1-6%(可调)

PH120

DN150

120

0.000094×L/min

1-6%(可调)

PH150

DN150

150

0.000094×L/min

1-6%(可调)

PH180

DN150

180

0.000094×L/min

1-6%(可调)

PH200

DN150

200

0.000094×L/min

1-6%(可调)

PH400

DN200

400

0.000042×L/min

1-6%(可调)

PH500

DN250

500

0.000027×L/min

1-6%(可调)

PH700

DN300

700

0.000022×L/min

1-6%(可调)

5)水幕系统

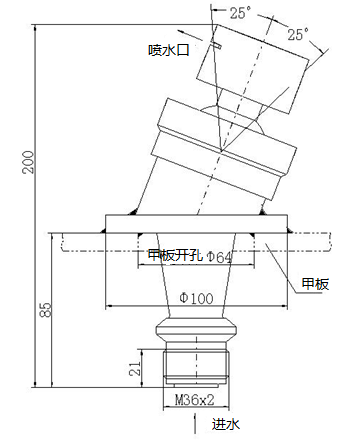

a.Sm-Ⅰ型

  型 号

额 定 值

实  际  工  况  值

喷水角 度
(°)

    附注

头可调角度俯仰±25°
平面360°

工作水压
(Mpa)

水量
(m3/h)

工作水压
(Mpa)

水量
(m3/h)

喷水距离
半径R(m)

水高a度
(m)

Sm-Ⅰ-1

0.6

6.5

0.5~0.7

6~7

8~10

2~3

90

Sm-Ⅰ-2

0.6

5

0.5~0.7

4.6~6.2

8~10

2~3

90

Sm-Ⅰ-3

0.6

3.3

0.5~0.7

3~3.5

8~10

2~3

60

2

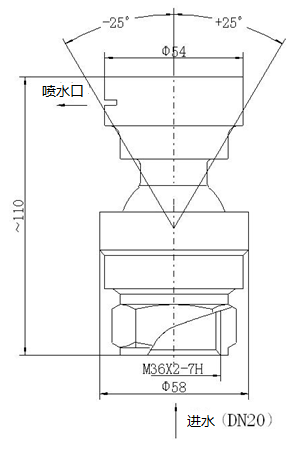

b.Sm-Ⅱ

型 号

额定值

实际工况值

喷水角度
(°)

附注:
头可调角度俯仰±25°
平面360°

工作水压
(Mpa)

水量
(m3/h)

工作水压
(Mpa)

水量
(m3/h)

喷水距离
半径R(m)

水高度
(m)

Sm-Ⅱ-1

0.6

6.5

0.5~0.7

6~7

8~10

2~3

90

Sm-Ⅱ-2

0.6

5

0.5~0.7

4.6~6.2

8~10

2~3

90

Sm-Ⅱ-3

0.6

3.3

0.5~0.7

3~3.5

8~10

2~3

60

2

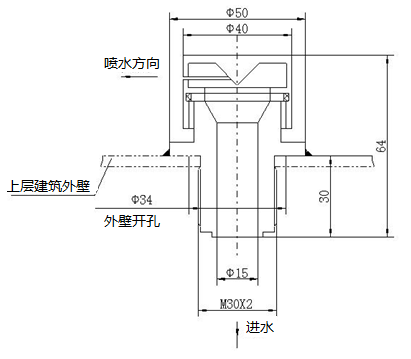

c.Sm-Ⅵ

型号

额定值

实际工况值

喷水角度
(°)

工作水压
(Mpa)

水量
(m3/h)

工作水压
(Mpa)

水量
(m3/h)

喷水距离半径R(m)

Sm-Ⅵ-1

0.6

4

0.5~0.7

3.8~4.4

R3~R3.5

184°

2

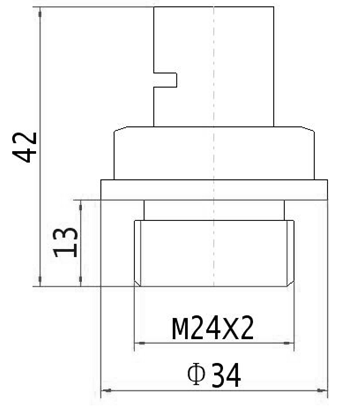

d.SM-SXP扇形缝隙喷射器

型  号

SM-SXP扇形缝隙喷射器

喷射角度(º)

190

喷头安装角度(º)

垂直

喷口宽度(mm)

2

喷头距地面高度(m)

0.5

序号

工作水压力
(Mpa)

流量
(m3/h)

喷射半径
(m)

喷射角度(º)

1

0.3

1.72

2.5

190

2

0.4

2.10

2.6

190

3

0.5

2.4

2.7

190

4

0.6

2.68

2.8

190

5

0.7

2.87

2.8

190

6

0.8

3.16

2.6

190

2
